Opciones de cerradura electrónica ISEO X1r Smart


David Santamaría | 28. septiembre 2017

Opciones de instalación disponibles.

Desde Roconsa ofrecemos la instalación de cerraduras electrónicas ISEO con diferentes funcionalidades y según las necesidades de nuestros clientes.

Hay varias configuraciones posibles y opciones disponibles. Cada configuración puede ser versión Estándar o Single Action, con baterías, alimentación con CC o la combinación de ambas opciones.

La alimentación con CC se puede suministrar a través del pasacables o del sensor de contacto de puerta.

Usted puede decidir instalar sólo un lector RFID externo o también con la opción del teclado. Puede agregar un botón de apertura remoto utilizando la entrada optoaislada.

Puede gestionar un cierrapuertas motorizado, o la interfaz de un sistema domótico, utilizando el relé de salida* incorporado en la cerradura.

En los siguientes ejemplos usted puede encontrar las 3 configuraciones principales, denominadas

A, B y C:

  1. Alimentación mediante baterías alcalinas.
  2. Alimentación CC a través de pasacables y además baterías alcalinas como respaldo.
  3. Alimentación CC a través del sensor de contacto de puerta y además baterías alcalinas.

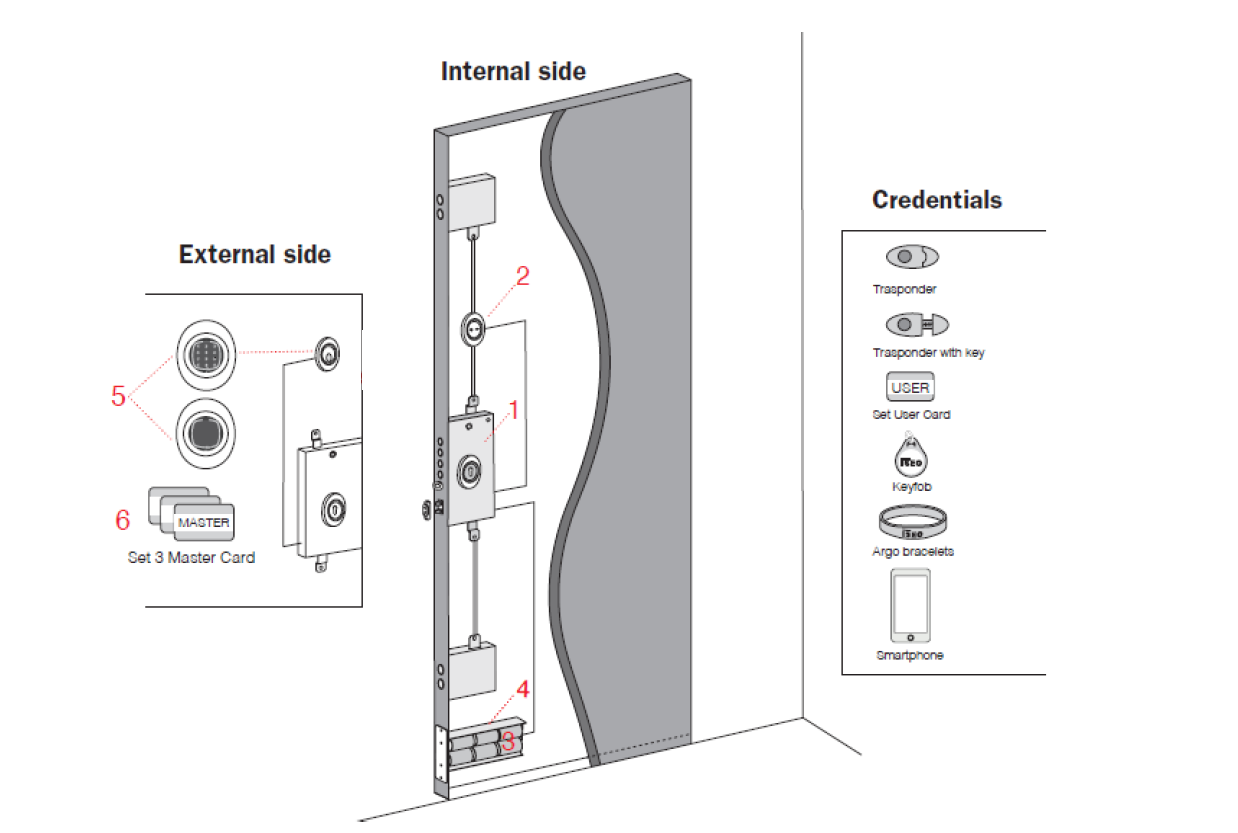

  • Alimentación mediante baterías alcalinas.



El cableado no es necesario. La cerradura funciona usando exclusivamente el paquete de baterías alcalinas.



  1. Cerradura X1R Smart.
  2. Módulo de control interno de dos botones (no es necesario para la versión Single Action).
  3. Baterías alcalinas (6×1, 5V tipo “D”).
  4. Soporte para las baterías.
  5. Módulo de control externo: teclado y lector RFID, o sólo lector RFID sin teclado.

El Módulo de radio Bluetooth está integrado.

  1. Conjunto de tarjetas maestras.
El relé de salida no puede ser usado en esta configuración, ya que requiere una fuente de alimentación de CC a través del pasacables.

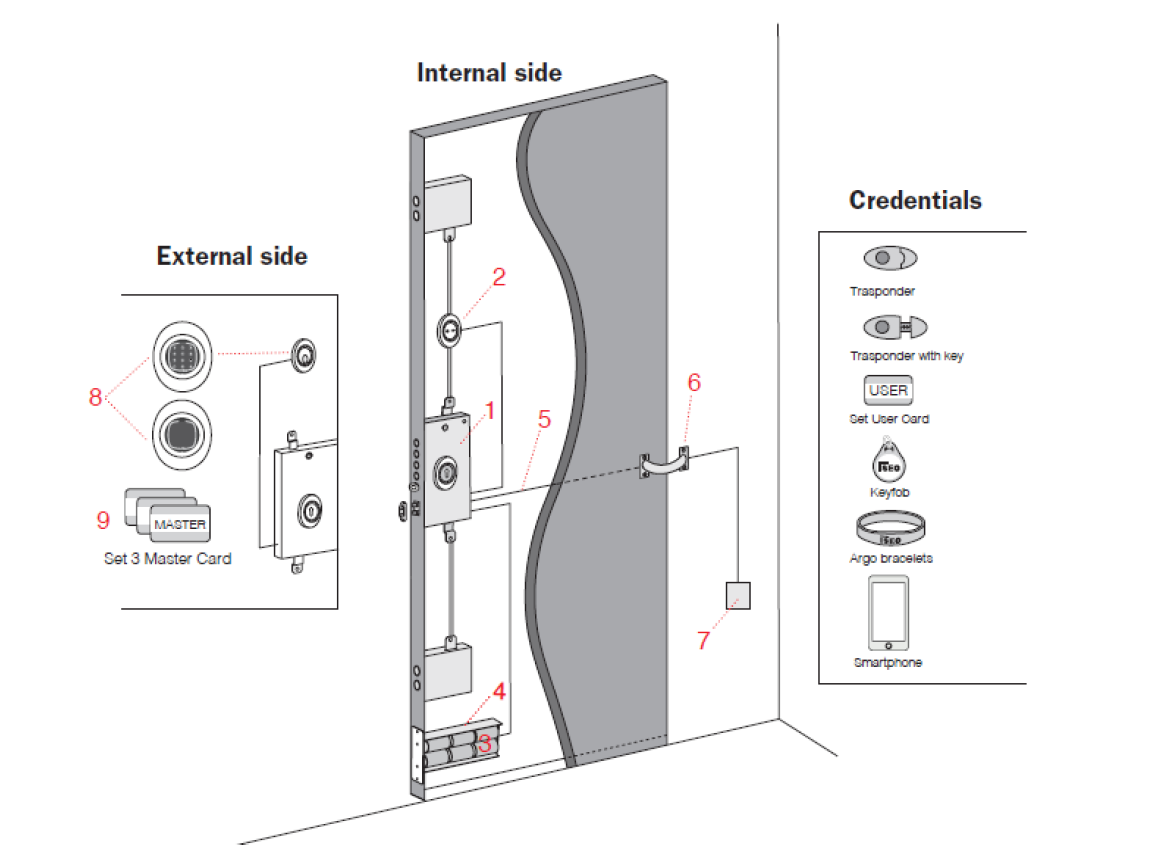

  • Alimentación CC a través de pasacables y baterías alcalinas como respaldo.



La alimentación es suministrada por un alimentador externo conectado a la red eléctrica. El cable de alimentación llega a la cerradura a través del pasacables, normalmente colocado en el lado de las bisagras de la puerta.



  1. Cerradura X1R Smart.
  2. Módulo de control interno de dos botones (no es necesario para la versión Single Action).
  3. Baterías alcalinas (6×1, 5V tipo “D”).
  4. Soporte para las baterías.
  5. Cable multifunción de 8 polos.
  6. Alimentación (8-30Vcc).
  7. Módulo de control externo: teclado y lector RFID, o sólo lector RFID sin teclado.

El Módulo de radio Bluetooth está integrado.

  1. Conjunto de tarjetas maestras.



En esta configuración es posible y recomendable utilizar baterías alcalinas, que serán usadas como respaldo, en caso de fallo de la fuente de alimentación debido a fallo eléctrico o corte de energía. En este caso, la vida de las baterías será probablemente hasta la fecha de caducidad.

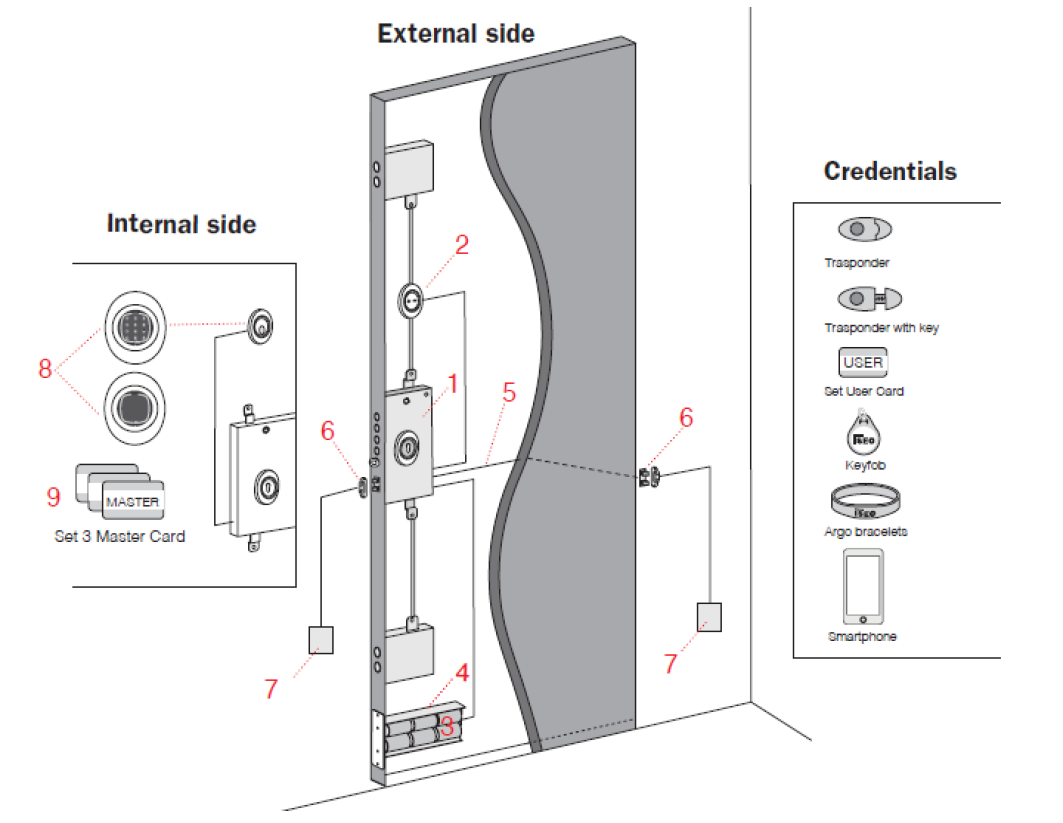

  1. Alimentación CC a través del sensor de contacto de puerta y baterías alcalinas.





Cuando la puerta está cerrada, la alimentación es suministrada por la red eléctrica a través de los contactos del sensor de puerta. Cuando la puerta está abierta, la alimentación es suministrada por las baterías alcalinas, que también actúan como respaldo en caso de fallo de alimentación.



  1. Cerradura X1R Smart.
  2. Módulo de control interno de dos botones (no es necesario para la versión Single Action).
  3. Baterías alcalinas (6×1, 5V tipo “D”).
  4. Soporte para las baterías.
  5. Cable multifunción de 8 polos.
  6. Sensor de contacto de puerta: puede ser instalado en el lado de la cerradura o en el de las bisagras.
  7. Alimentación (8-30Vcc).
  8. Conjunto de tarjetas maestras.
  9. Módulo de control externo: teclado y lector RFID, o sólo lector RFID sin teclado.

El Módulo de radio Bluetooth está integrado.



En esta configuración, el relé de salida no puede ser usado ya que requiere una fuente de alimentación CC a través de pasacables.

En esta configuración también es posible instalar el sensor de contacto de puerta (6) en el lado de las bisagras de la puerta.

La mayor demanda de corriente ocurre durante la apertura y cierre de la puerta, cuando el sensor de contacto de puerta toca el marco de la puerta. Por esta razón, la vida útil de las baterías probablemente será hasta la fecha de caducidad.

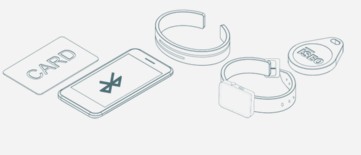

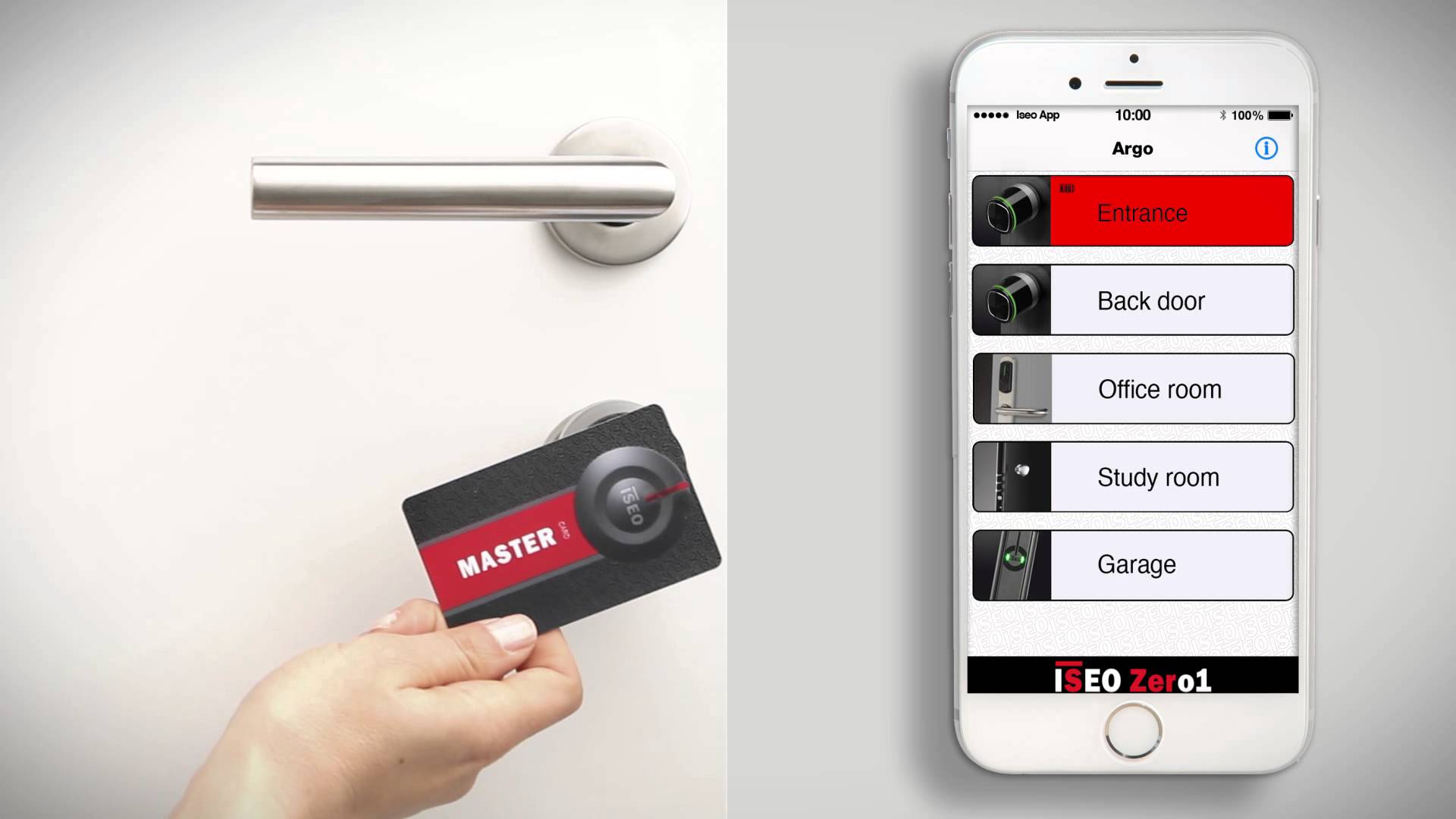

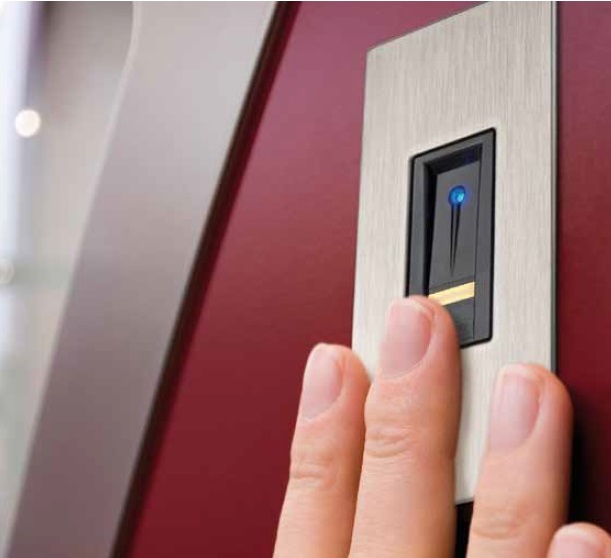

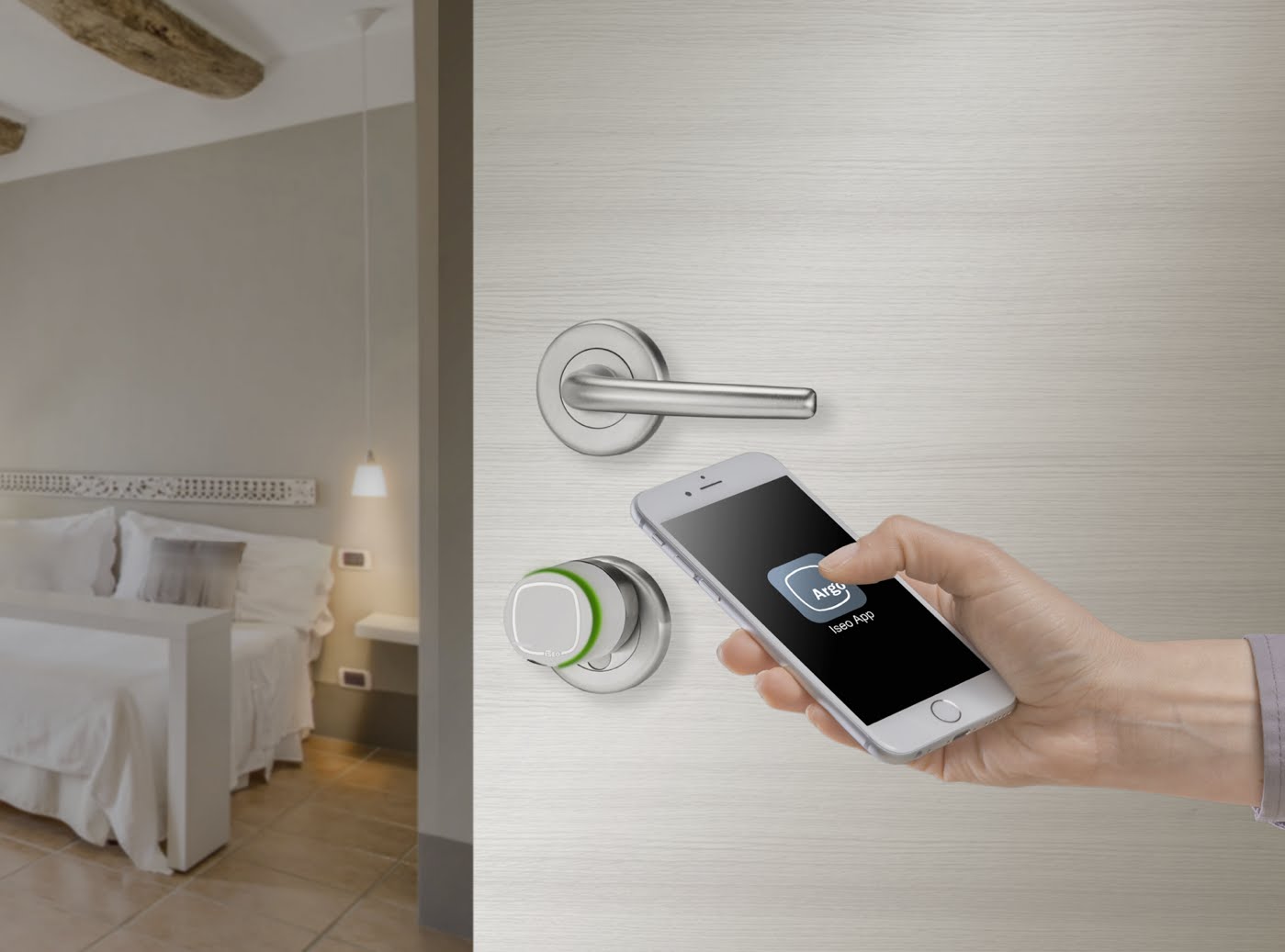

Algunos accesorios disponibles:
