Pasos a seguir para la instalación de la nueva gama de escudos E1, E2 y E3

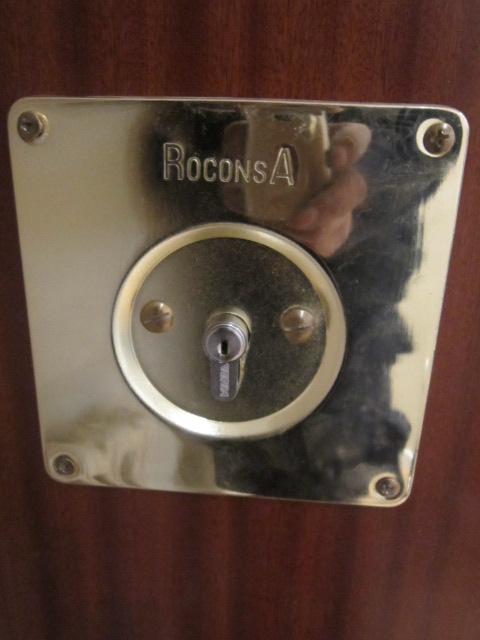

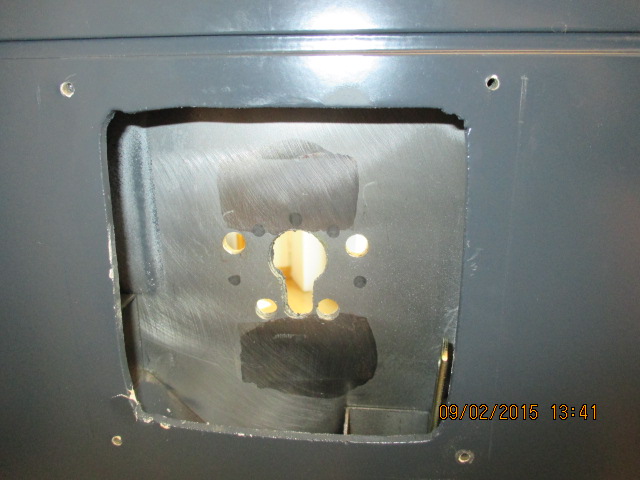

  • Paso 1: Quitar escudo interior, quitando los 4 tornillos perimetrales y los 2 especiales
  • Paso 2: Cortar las NUEVAS varillas de sujeción de la CC a 5cm aproximadamente. (A poder ser, llevarlas cortadas  directamente a 5cm).

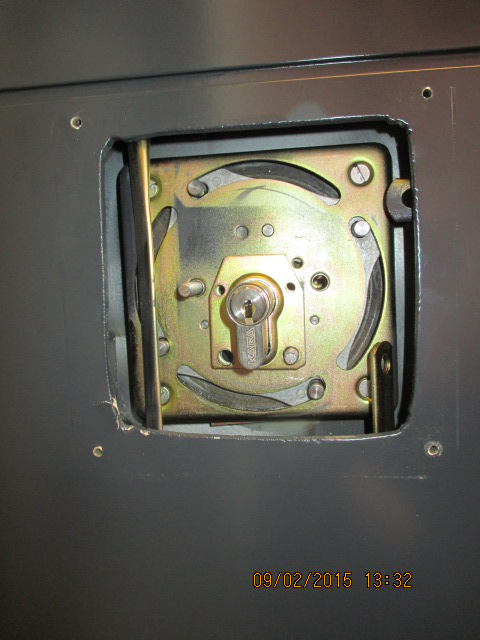

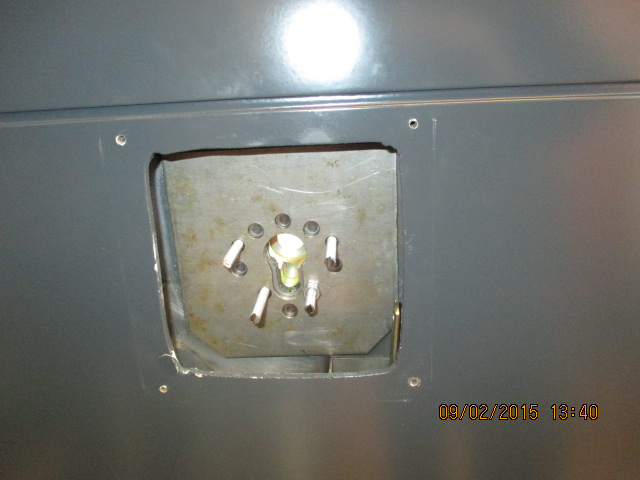

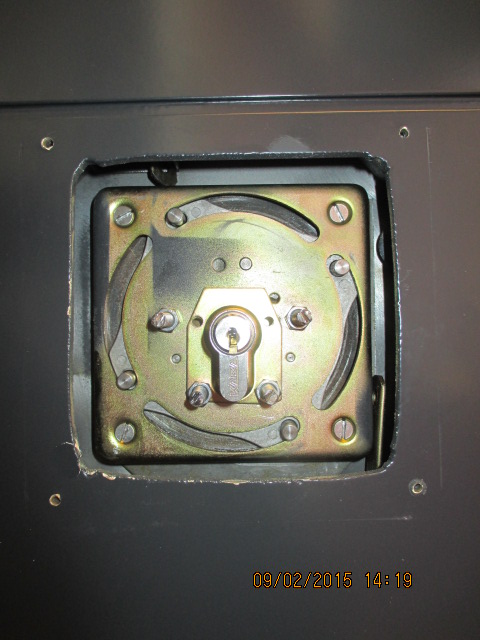

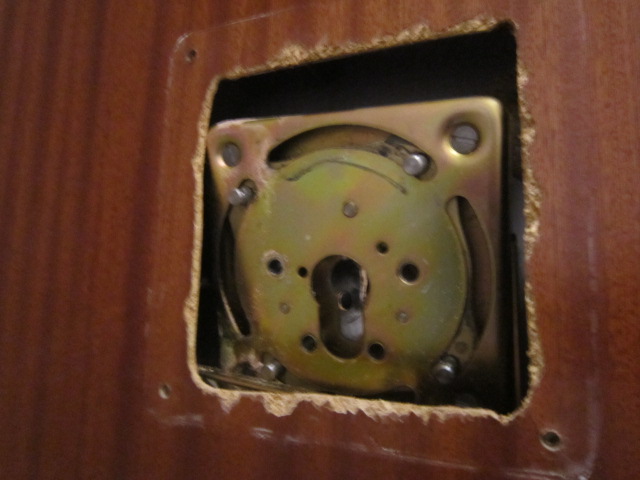

  • Paso 3: quitar CC con cilindro incorporado (no es necesario quitar el cilindro), quitando  4 tuercas de sujeción varilla roscada que ancla escudo exterior a cerradura central + 4 grupillas de amarre barras a cerradura central

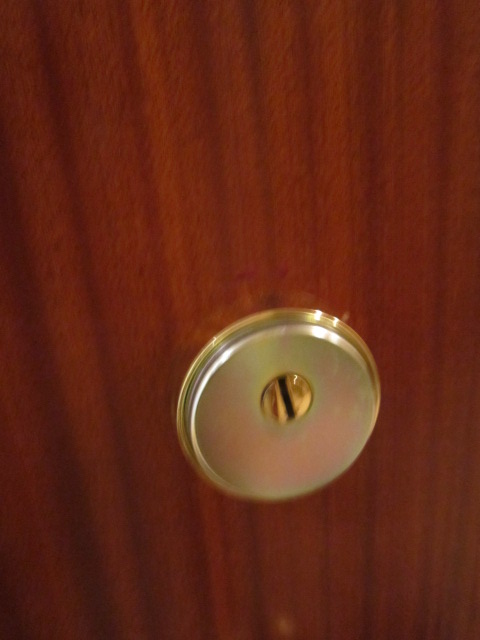

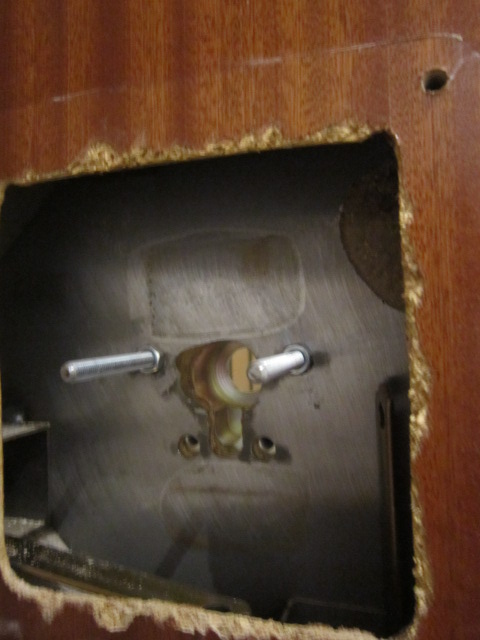

  • Paso 4: quitamos el escudo exterior antiguo

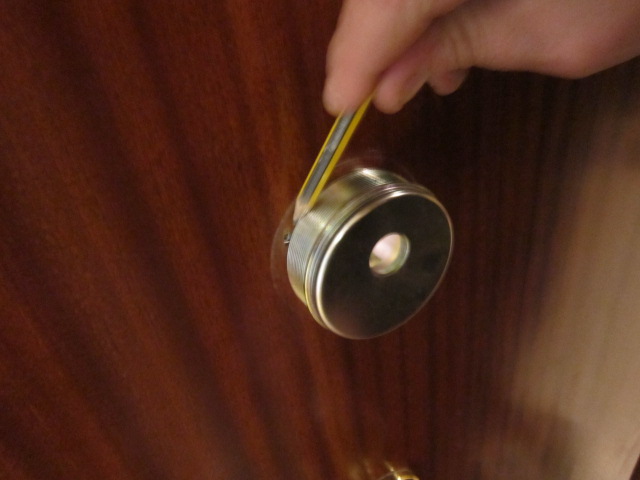

  • Paso 5: Posicionamos el NUEVO escudo E3 para marcar la madera que tenemos que quitar

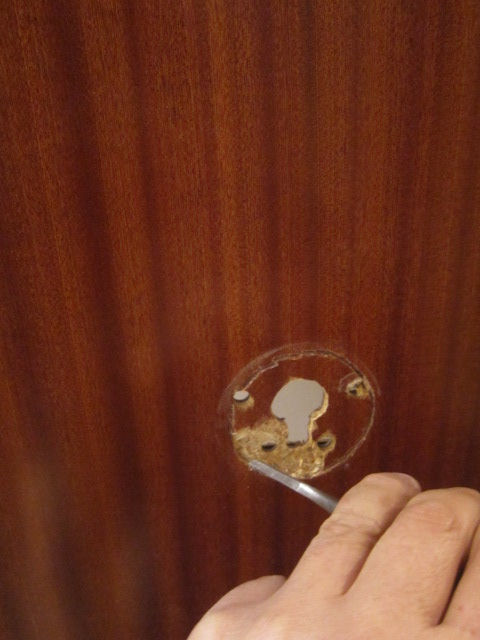

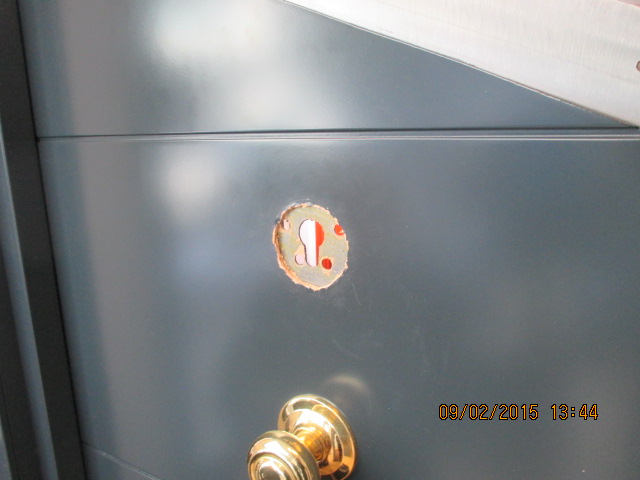

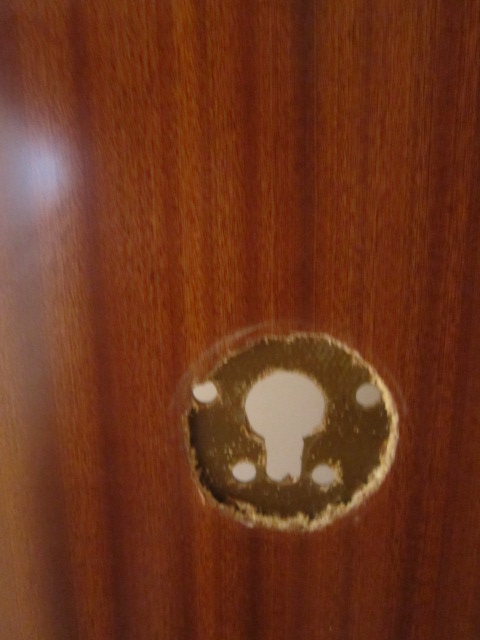

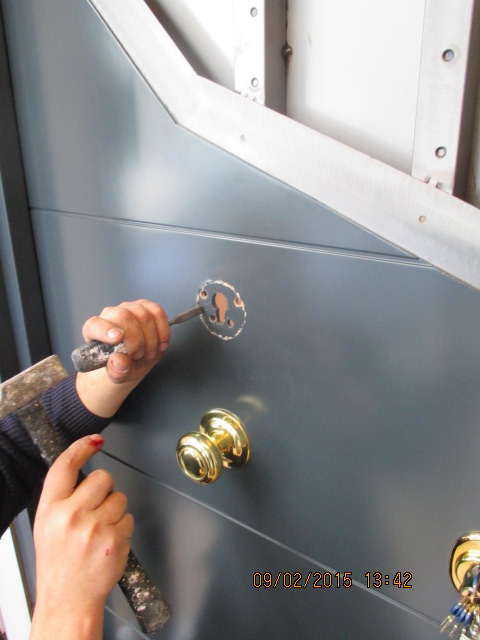

  • Paso 6: Quitamos el sobrante de madera con un formón o con herramienta abrasiva
  • Paso 7: Posicionamos  la PLACA DE REFUERZO INTERIOR  DE ACERO DE 4mm, que tiene bocallave y 10 taladros

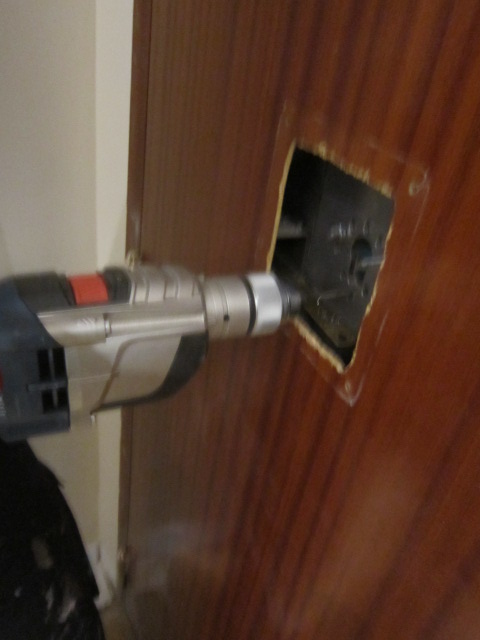

  • Paso 8: Marcamos los 6 taladros restantes  con una broca inferior a 9mm y los taladramos con broca de final de 9mm

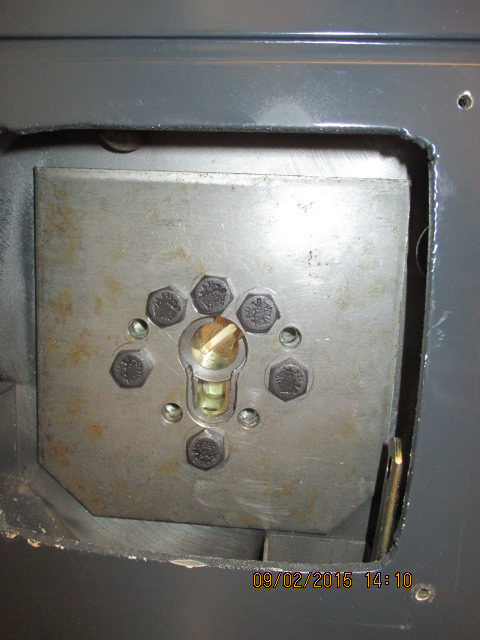

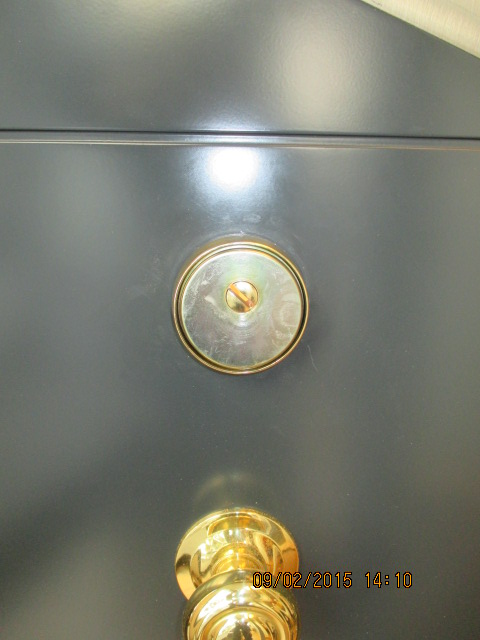

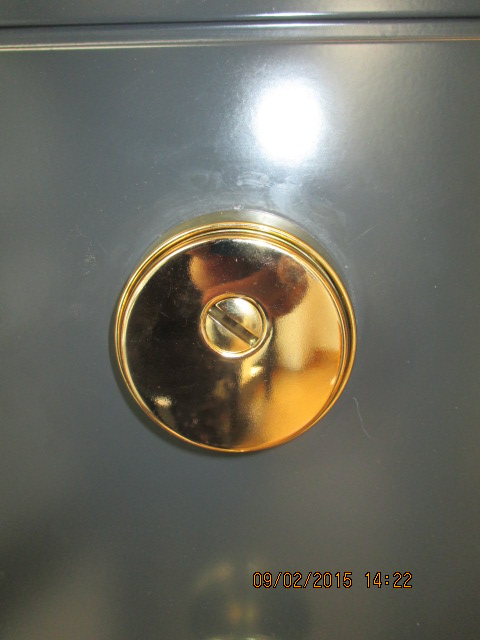

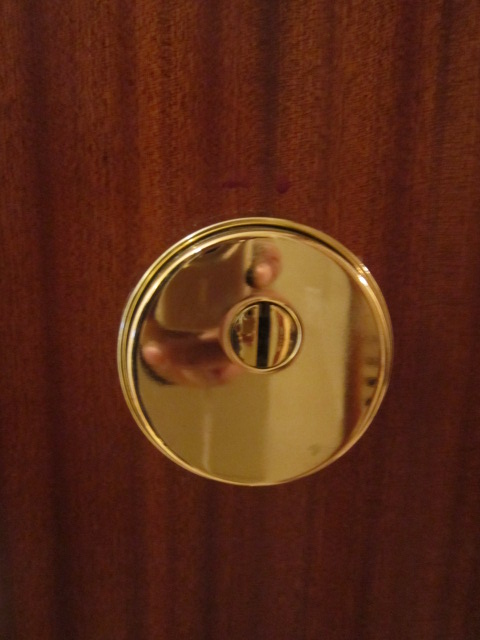

  • Paso 9: Atornillamos la placa de refuerzo interior y el escudo exterior (con el embellecedor y lenteja instalados) con las 6 tuercas especiales + 4 tuercas normales (en las varillas)
  • Paso 10: Colocamos CC con cilindro, con las 4 tuercas que la anclan al escudo exterior + las 4 grupillas de las barras

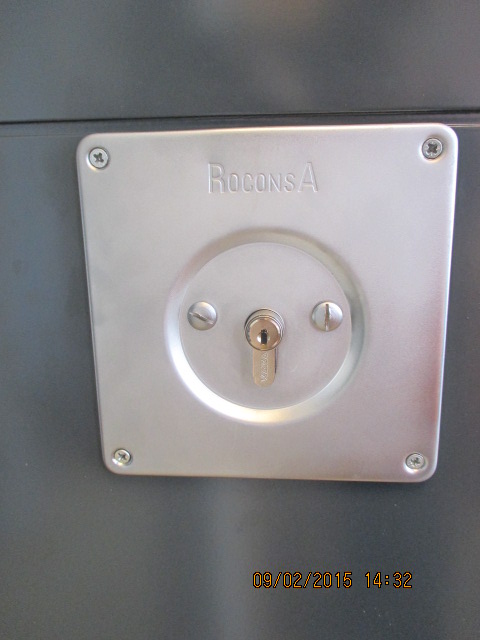

  • Paso 11: Colocamos el escudo interior de registro.
    • E1: para incluso la Radial y la Sierra de Sable
    • E2: para las brocas y las fresas de carburo de tungsteno, widia o metal rápido
    • E3: para todo tipo de brocas y fresas de acero endurecido
    • La ser escudo de alta seguridad con lentejas especiales, en todos los casos es IMPRESCINDIBLE que la LLAVE sea de CUELLO LARGO
  • * Tiempo aproximado del proceso entre 1 y 2 horas
